                电源模块布局中考虑元器件的寄生参数

                2020年09月12日 12:06 ? 次阅读

                1 介绍:

                这篇文章收集了有用的指导原则和一些计算公式,来帮助初学者以及有经验的』工程师理解将电路原理图转化为物理原型的相关话题。文章考虑元器件的寄生参数,这些寄生参数会降低效率,造成压降,产生脉冲,甚至会造成电源的无序操作。对于电源设计者,有个共性的问题是电源作为主办的一部分,系统工程师希望电源结构和主办的其他部分相似。其中●一个目的是电源不需要单独使用散热器。这也意味着工程师需要熟悉【主板提供的散热方式。

                2 直流寄⌒ 生参数

                对于高输出电流的电源,元件的电阻是重要的问题,因为它会降低效率,发热,甚至可能影响基准电压。即使这样,人们还是很容易忽视PWM布线电阻。如图1根据电阻率和物理性状能够容易地计算出电阻。从公式不难看出,路径越长,电阻越大;横截面积越大,电阻越小。表1中是常用导¤体的电阻率。有个有趣的地方,电镀铜比纯铜的电阻率大。这个对于理解电源是非常重要的。因为电镀用于过孔来实现PWBs的〓电器链接,同时电镀也应用于PWBs的表面,增加铜皮厚度。大多数▽时候,表面层是“1电镀1”意味着铜层为1oz厚,附加1oz的电镀层。这会使得表层电阻减少你期望的25%。另外有趣的一点是焊接材◣料比如说焊锡不是良导体。

                ? ? ? ? ? ? ? ? ? ? ? ?

                图1 电阻计算和常见的电阻率

                一个简单估算PWM 布线电阻的方法见图2。第一步计算出正方体导体的电阻。

                图2PWB 布线电阻简化计算

                表1是常■见的布线厚度和温度电阻的计算。注意100度电阻大约升高30%。铜的电阻与温度成线性变化。当计算出正方体导体的电阻后,设卐计者就可以估算PWM 布线有几段,然后乘以正方体电阻即可计算出总电阻。记住1oz铜大概有0.5mΩ。这比记电阻率更容易。

                一个经常忽视的电流路劲是过孔,从板的顶层到底层的通路。实际上这些过孔有相当的电阻。图3代ω表一个穿过1.5mm厚度PWB的过孔电阻的计算。尽管2.4mΩ看起来很小,但是如果这是10A电流的唯一路劲,它会造成1/4W的功耗,并且会造※成24mV的压降。对于1.2V的输出电源,这可能会造成2%的负载电压降落。经典规则是“过孔电流极限在1A到3A之间”。我们不仅需要详细检查电源输出路劲,而且应该∞考虑开关器件附近的交流路劲。注意:从电源调节器到负载的路劲上会有压降,一个好的设计应该将负载尽量靠近电源调节器端。

                在设计PWB布线尺寸时,除了压降因□ 素,还需要考虑温度因素。正如前边过孔▂的讨论,即使几毫欧姆的电阻,都会产生显著的功耗,因此造成卐较大的温升。IPC 已经发布了用于指导“对于指定温■升的导体宽度选择”的标准。如图4,即为确定载流能力的数据表。例如:考虑0.1 inch 宽,1 ounce厚度的走线。对于10度温升,导线的载流能力为4A;对于45度温升,载流能力为9A。这些曲线表明了在极端条件下,迹线能够承载电流的能力。但是并没有考虑压降。考虑一个1 ounce 厚,1 inch 长,0.1 inch 宽的迹线,它的长10倍宽,并且每正方形0.5 mΩ。这样迹线的电阻为5 mΩ。温升10度等价于20mV的压降,45度的温升等价于45mV的压降。通常这类型压降比较显著,尤其是对々于1V电源。所以如果导线形状设计的合适,温升不应该是问题。

                3 交流寄生参数

                PWB布线有寄生电容电感。图5可以看出,即使电↑容没有安装,自身的寄生参数也能降低其电容的性能。在低频时,四类型的电容随着频率的升高都呈现出阻抗降低的趋势,但是当频率升高到一定值,其阻抗不在降低▅,反而开始升高。这是由电◥容的等效电感(ESL)造成的。根据电感的经验法则,导体的电感按6nH/mm(15Nh/in)计算。例如对于0.5mm长的电容,其⊙寄生电感为3nH。

                ? ? ? ? ? ? ? ?

                图6提供了一个精确的电感计算公式。这个主要是用来计算自由空间中PWB 布线的电感『。有意思的是由于电感的自然对数关系式,较大的导线宽度对减少寄生电感影响较小。这就意味着我们需要尽量降低孤立布线的电感。

                图7是计算地平面正上方迹线寄生电感的公式。公式中关键点是寄生电感与层间距成正比,与导线宽度成反比。这就意味着相比孤立导线,我们有更多的控制变量来减少寄〖生电感。第二关键点是寄生电感与信号电流的环路面积成正比。图7中的第一个◥计算公式代表多层板中邻近地层的。注意:与图6相比,电感可以通过第三个变量来减少,而且还可以通过加宽导线来进一步降低寄生电∑ 感。第二个公式是典型的二层板。

                值得注意的是,只有当布线正下方的地线比迹线宽很多时候,上述寄生电感的计算才有效。如果地线宽度与其上ζ 方的走线差不多,结果会比计算值稍微大点█。

                图7 地碰面上的布线能够有效降低布线的寄生电感︻

                不管是旁路电容还是输出电容,要想电容有效,就应该尽量降低与其连【接的引线寄生电感。布线的第一步,设计者应该画出电路原理图后,布线工程师应该知道信号的关键路径。第二部,电源工程师应该规划布局,确保高的di/dt路径最短。尽量在需要的地方铺地,最小旁路电容的环路面积。

                设计者也可以考虑并▼联不同类型的电容来优化阻抗达到更好的带宽。通过并联2个不同类型的电容,可以获得更低的阻抗,获得更大的带宽。一般来说,频率越高的电容要求物理尺寸越小。

                图8并联电容优化阻抗,扩展带宽

                图9代表共模电感与频率的关√系曲线。可以看到当频率升到一定程度,电感就表现出电容的特性,这个叫做分布电容。任何电感都有相似的现象。分布电容的①典型值为10pF到100pF。

                图9 高频时,电感变为电容

                图10提供了计算层到层之间的分布电容公式。该电容与介电常数,相对介电常数,面积和厚∮度有关。介电常数是个常数1/ 36π ×10?9 F/m,然而相对介电常数与材料相关。对于典型的PWB 材料,相对介电常数为5F/m。设计者唯一可控的变量是面积和间距。为使两导体之间尽可能小的分布电容,就应该使面积尽可能小,间距尽可能大。

                交叉的迹线由于很小的分布电容,所以算不上主要问题。电容耦合问题通常包括层之间,焊盘之间◣以及并联的导体之间。例如图11为地层分布电容如何降低共模电感性能。这个╳例子中,共模电感下边的地层是连续的。并且有很大的电源和共模电感连接区域。这会造成明显的分布电¤容,从输入到底,然后≡再到输出。要想正确的连接这∞个共模电感,地层不应该穿越电感,并且连接引线的区域应该最小化。最严重的分布电容问题通常是反馈端的连接以及补偿放大器的连接。

                图10 范例计算分布电容

                图11 地层的分布电容短路共模电感

                总结:无意识的电感可能会损坏滤波电容的功能。所以在低阻抗电路比如滤波器开关电源定时器等设计中,一定要注意寄生电感▆参数。可以╳使用地层,加宽导线宽度,减小高di/dt的环路面积等措施☆来降低寄生电感;无意识的电容可能会损坏电感的功能。所以在高阻抗电路比如滤波器和放大器设计中,就应该注意分布电容的影响。可以采用布局技巧,屏蔽等措施来降低分布电容。注意放大器的输入端以及高的dv/dt路劲。

                本人,擅长MATLAB/SIMULINK软件,有十多年的经验,做过大量的项目以及课题;涵盖控制辨识,金融,机电液,图像处理识别,数据处理可视∏化,数字信号处理等领域。我的博客也包含大量的硬件设计方面的积累。

                下载发①烧友APP

                打造属于您的人脉彩乐乐网圈

                关注※彩乐乐网发烧友微信

                有趣有料的资讯及技术干货

                关注发烧友课堂

                锁定最新课程活动及技术直播

                彩乐乐网发烧友观察

                一线报道 · 深度观察 · 最新资讯
                收藏 人收藏
                分享:

                评论

                相关推荐

                如何从彩扩机项目的原理入手展开实践设计

                介绍“彩扩机是如何工作”主要№涉及的几个问题 第一个问题就是彩扩机进行工作时对温度有什么要求?第二个问题↘就是彩扩
                发烧友学院发表于 2016-07-07 00:00? 0次阅读
                如何从彩扩机项目的原理入手展开实践设计

                一文汇总电容的作用和用途

                电容是电路设计中最为普通常用的器件,是无源元件之一,有源器件简单地说就是需能(电)源的器件叫有源器件....
                发表于 2020-09-09 14:45? 310次阅读
                一文汇总电容的作用和用途

                AMD主板升级处理器有哪些需要注意的地方

                AMD一个主板升级几▽代处理器的设计,非常符合喜欢逐步升级的小伙伴,不过在实∑际升级的时候,有个细节应该....
                发表于 2020-09-09 11:25? 126次阅读
                AMD主板升级处理器有哪些需要注意的地方

                处理※器顶盖有什么作用 处理〗器顶盖的不同设计

                现在小伙伴们看到的处理器外形已经有点「类似,都是个金属块一样的东西连接着一块基板,其实这个铁坨坨并不是....
                发表于 2020-09-09 09:34? 97次阅读
                处理器顶盖有什么作用 处理器顶盖的不同设计

                电路设计中的电容各功能应用

                电容在大家平时的电路设计中是不可缺少的,但是很多的人都会进入一个电容使用的误区,就是电容的容值越大越....
                发表于 2020-09-07 17:32? 259次阅读
                电路设计中的电容各功能应用

                处理器发热,要如何选配更给力的散热器

                01?线上←发布或成春季发布会标配?粉丝也能出谋划策
                发表于 2020-09-07 12:34? 100次阅读
                处理器发热,要如何选配更给力的散热器

                笔记本和台式机处理器差在哪 笔△记本最常见的处理器...

                对PC而言,处理器是决定其性能的最核心硬件。那么,笔记本和台式机处理器差在哪,为何后者在性能层面总能....
                发表于 2020-09-03 10:34? 183次阅读
                笔记本和台式机处理器差在哪 笔记本最常见的处理器...

                高配机箱的散热细节设计分析

                01?iPhone 9
                发表于 2020-09-02 10:29? 88次阅读
                高配机箱的散热细节设计分析

                从麦克斯韦谈寄生电感由来和定义

                电流流过导线,会在导线的周围产生磁场。当导线电流变化时,这个磁场〓也会变化,变化的磁场会产生电场,这个....
                发表于 2020-08-26 15:42? 991次阅读
                从麦克斯韦谈寄生电感由来和定义

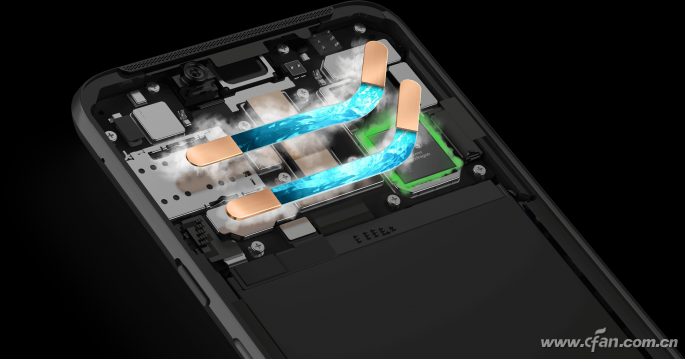

                笔记本和手机◤为什么不选择更大面积的纯铜散热片⊙覆盖...

                在过去的很长一段时间里,热管都是台式机处理器/显卡专用风扇和笔记本专利,结合风扇和鳍片构成了散热三要....
                发表于 2020-08-26 13:57? 760次阅读
                笔记本和手机为什么不选择更大面积的纯铜散热片◎覆盖...

                高频内存AMD处理器安装方式分享

                比较ζ 有经验的小伙伴装机的时候,插内存这个活儿已经是很熟练了,所以小编要是问你知道怎么插内存吗?肯定会....
                发表于 2020-08-24 11:08? 518次阅读
                高频内存AMD处理器安装方式分享

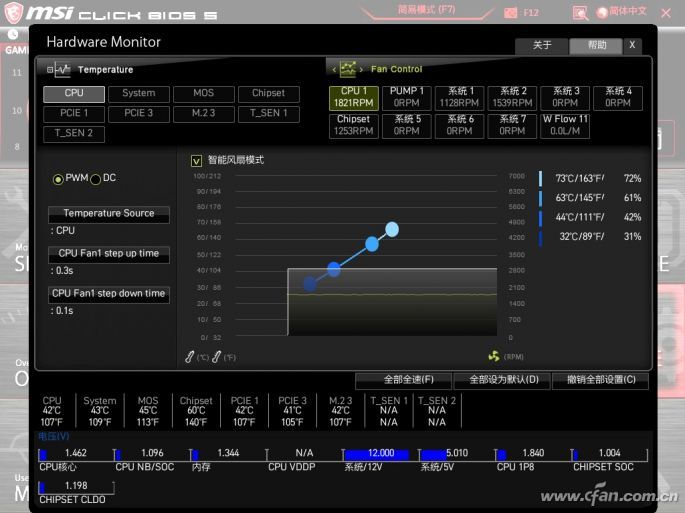

                如何处理处理器风扇的噪声 风扇突然加大速度∩的原因...

                很多小伙伴可能会发现,自己的电脑经常会突然出现很大的风扇噪声,找找源头,主要是处理器风扇突然加速。虽....
                发表于 2020-08-21 16:08? 233次阅读
                如何处理处理器风扇的噪声 风扇突然加大速度的原因...

                5G基站散热器智能化生产,年产能150万标准套

                据悉,该项目采用皮☆尔博格公司研发的三通道真空冷媒充注机,国内首家实现了绝对真空生产,同时利□用整体冷嵌....
                发表于 2020-08-21 15:51? 313次阅读
                5G基站散热器智能化生产,年产能150万标准套

                散热器固定位方式和注意事项

                十∴代酷睿上市后肯定会带来一波升级,这次CPU接口变化较大,散热器固定位会有明显改变,要升级的小伙伴还....
                发表于 2020-08-20 16:49? 429次阅读
                散热器固定位方式和注意事项

                电脑配件有哪些不能轻易拆卸①

                到了暑期,已经让电脑长时间服役或者终于可以长时间亲近电脑的小伙伴要注意清灰散热。趁着近期不少配件上市....
                发表于 2020-08-18 16:27? 263次阅读
                电脑配件有哪些不能轻易拆卸

                转换器EN61373可选择预安装散热▓器的模块

                转换器通过了EN50121-1-3-2、EN61373标准测试,具有EN50155及UL/cUL-6....
                发表于 2020-08-18 15:16? 34次阅读
                转换器EN61373可选择预安装散热器的模块

                关于极客桥 GBI2020-Ⅰ型照明无人机设计中...

                在产品开发验证阶段,Vicor 支持团队和极客桥设计团队共同研究、设计、发现并解决若干系统关键问题,....
                发表于 2020-08-14 17:22? 511次阅读
                关于极客桥 GBI2020-Ⅰ型照明无人机设计中...

                如何使用同步整流代替二极管来◣大幅◣提高反激式电源的...

                然而,在现实情况中,寄生元件会共同降低未调节输出的⌒负载调整。在本电「源小贴士中,我将进一步探讨寄生电感....
                发表于 2020-08-13 15:09? 313次阅读
                如何使用同步整流代替二极管来大幅提高反激式电源的...

                关于处理器不得不知那些针对性技术

                处理器的绝对性能固然重要,但在实际应用中往往并不需要它们火力全开,否则再大的电池容量也禁不起消耗。因....
                发表于 2020-08-13 11:51? 437次阅读
                关于处理器不得不知那些针对性技术

                3D打印技术将会成为推动各类产品≡进化的关键技术之...

                由于鲨鱼皮具有独特的表面纹理,数以百万计的细小突起在减少阻力方面发挥了作用,决定了鲨鱼拥有较↓小的游泳....
                发表于 2020-08-12 14:27? 254次阅读
                3D打印技术将会成为推动各类产品进↘化的关键技术之...

                CPU寿命▅明显降低 处理器不超频也能超高功率

                不过超高功率不仅发热量大,而且实际上也是通过高电压实现的,CPU内部线路肯定会承受更大电流,寿命明显....
                发表于 2020-08-11 21:03? 175次阅读
                CPU寿命明显降低 处理器不超频也能超高功率

                ST EVL400W-EUPL7评估板可实现较高...

                意法半导体的EVL400W-EUPL7评估板是一个现成的400W电源解决方案,符合当今要求最严格的生....
                发表于 2020-08-07 08:20? 108次阅读
                ST EVL400W-EUPL7评估板可实现较高...

                讨论模拟和数字布线的基本相似之处及差别

                一般来说,这些高频信号的频率超出模拟器件抑制高『频信号的能力。如果在模拟电路中不使用旁路电容的话,就可....
                发表于 2020-08-04 16:19? 275次阅读
                讨论模拟和数字布线的基本相似之处及差别

                星曜①内存对比GAMER blue的优势和区别

                星曜内存的灯效默认极光效果,同时支持四大主板厂商的灯控软件调控,无论是观赏性●还是可玩性,都能满足玩家....
                发表于 2020-07-31 11:26? 277次阅读
                星曜内存对比GAMER blue的优势和区别

                反向偏置差分线性传感器的发展ω 和应用

                介绍 反向偏置差分线性传感器的主要应用是测量轴和轴向位移等线性运动,本文以Allegro ATS344LSP 反向偏置差...
                发表于 2020-07-30 09:41? 0次阅读
                反向偏置差分线性传感器的发展和应用

                RTX 30系显卡即将更换全新12V电源接口

                不出意外的话,NVIDIA的RTX 30系列安培显卡将于9月份正式发售,而现在有消息称,新一代显卡除....
                发表于 2020-07-26 09:18? 638次阅读
                RTX 30系显卡即将更换全新12V电源接口

                在FPGA设计中利用喇叭状针鳍散热器来提升散热效...

                要实现显著的降温效☆果,那么散热片必须有足够的表面面积,否则,如果表面』积过小,散热片就不能散发掉足够的....
                发表于 2020-07-22 16:17? 136次阅读
                在FPGA设计中利用喇叭状针鳍散热器来提升散热效...

                红外热像仪在建筑领域的应用都有哪些?

                红外热像仪可提供直观而快捷的操作,可快速安全的检测空调通风系统的安装及运行○状态。红外热像仪可清晰显示....
                发表于 2020-07-20 10:29? 112次阅读
                红外热像仪在建筑领域的应用都有哪些?

                手机散热器的结构优化设计ㄨ解析

                  散热器及优化技术介绍   散热器介绍   散热器工作原理:散热器内部的热借由对流及辐射进行耗散,对流所占比...
                发表于 2020-07-07 16:58? 67次阅读
                手机散热器的结构优化设计解析

                旁路电容的作用是什么

                旁路电容一般接在放大器的输入端或输出端,用来滤∴除一些不需要的交流干扰,也有用来给有用的交流信号提供一....
                发表于 2020-06-29 15:54? 777次阅读
                旁路电容的作用是什么

                电路设计之电容的应用分析

                电容在大家平时的电路设计中是不可缺少的,但是很多的人都会进入一个电容使用的误区,就是电容的容值越大越....
                发表于 2020-06-26 15:09? 727次阅读
                电路设计之电容的应用分析

                5G基站给设备、材料等领域带来一♂波新的挑战和机遇

                从3G、4G到5G,基站架构变化较大,5G基站架构天线无源部分与RRU合为AAU,天线的集成度要求显....
                发表于 2020-06-14 10:08? 2225次阅读
                5G基站给设备、材料等领域带来一波新的挑战和机遇

                电容的作用和用途

                旁路电容:旁路电容,又称为退耦电容,是为某个器件提供能量的储能卐器件,它利用了电容的频率阻抗特性(理想....
                发表于 2020-06-08 16:04? 2610次阅读
                电容的作用和用途

                索尼PS5开发机专利曝光, V字形设计助其快速散...

                今天,索尼PS5开发机的专利∮详情被公布,表面看上去,此次 “深 V”的造型确实有些独特。
                发表于 2020-06-05 11:14? 1014次阅读
                索尼PS5开发机专利曝光, V字形设计助其快速散...

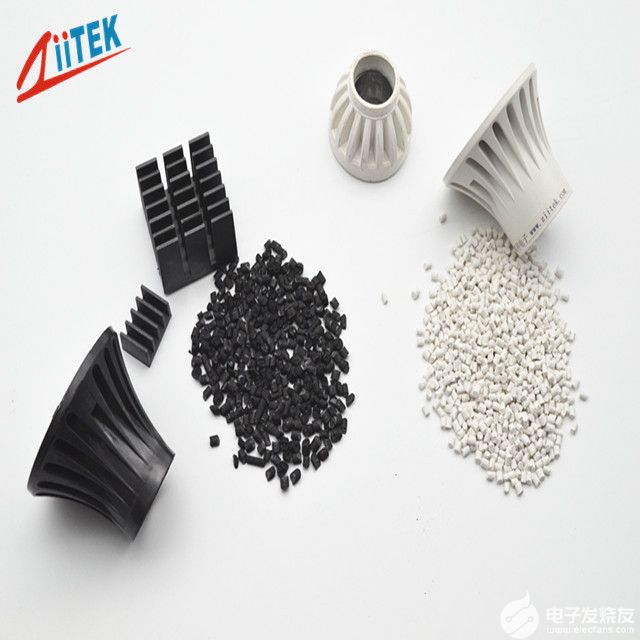

                高导热塑ぷ料具有铝所不具备的优异性能

                顾名思义,高导热塑料就是导热性能优良较高的塑料,耐压、耐高温、耐酸盐雾腐蚀、阻燃等级高,适合于挤塑、....
                发表于 2020-06-03 15:27? 81次阅读
                高导热塑料具有铝所不具备的优异性能

                彩乐乐网产品开发期间经常需要用到旁路电容

                因为降压转换器中的输入电容是这种拓扑结构的关键路径(热回路)的一部分,所以CBYP 的连接必须保证尽....
                发表于 2020-06-03 09:57? 1017次阅读
                彩乐乐网产品开发期间经常需要用到旁路电容

                适用于V5 LX330T的风扇/散热】器如何使用

                嗨, 任何人都可以建议》我使用什么样的/品牌的风扇或散热器来冷却高科技全球主板上△的V5 LX330T FPGA? 谢谢。...
                发表于 2020-06-02 10:12? 60次阅读
                适用于V5 LX330T的风扇/散热器如何使用

                关于导热双面胶带的特性材质介绍

                导热双∩面胶带是有压克力聚合物填充导热陶瓷粉末,与有机硅胶粘剂复合而成,一般是贴置于发热片于散热片之间....
                发表于 2020-06-01 16:16? 107次阅读
                关于导热双面胶带的特性材质介绍

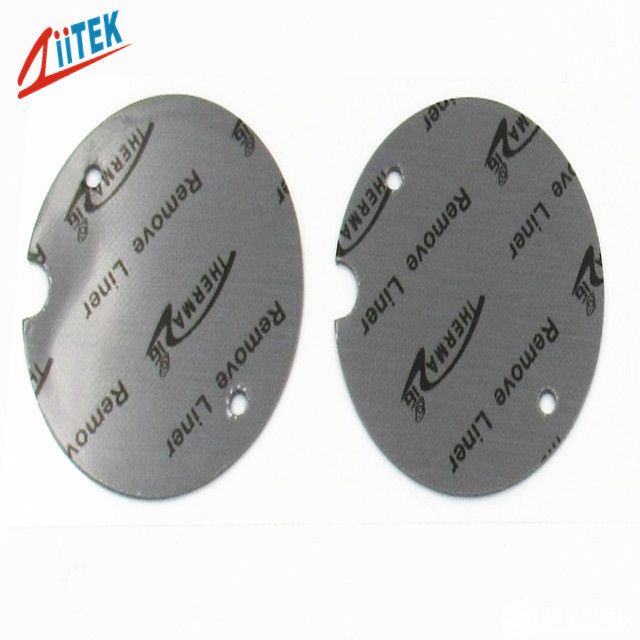

                导热硅胶片的散热效果会受到单双面背胶的影响吗

                1、导热硅胶片背胶:首先导热硅胶片背胶方式普通有二种方式:单面背胶和双面背胶。而进行背胶处置的主要缘....
                发表于 2020-06-01 16:10? 112次阅读
                导热硅胶片的散热效果会受到单双面背胶的影响吗

                关于导热塑料的6大性能之间的比较

                1、材料流№动性: 通常会用熔融指数来表示。流动性好的导热材料,其成型比较容易,生产较为顺畅。基于流动....
                发表于 2020-06-01 16:04? 408次阅读
                关于导热塑料的6大性能之间的比较

                如何用正确的“姿势”稳定电压~

                因为降压转换器中的输入电容是这种拓扑结构的关键路径(热回路)的一部分,所以CBYP 的连接必须保证尽....
                发表于 2020-05-29 10:10? 868次阅读
                如何用正确的“姿势”稳定电压~

                东莞导热塑料注→定成为导热配件的主要力量

                大家都知道,灯具制造厂在LED应用方面会面临的一个重要挑战是散热管,在几年前,散热器的传统材料大多是....
                发表于 2020-05-26 10:28? 112次阅读
                东莞导热塑料【注定成为导热配件的主要力量

                东莞兆科教你:导热膏操作的实用小技巧

                能够运用到多种领域的导热膏,是帮助CPU降温的法宝,不管是高性能的计算机CPU,还是声卡、显卡,甚者....
                发表于 2020-05-25 09:52? 134次阅读
                东莞兆科教你:导热膏操作的实用小技巧

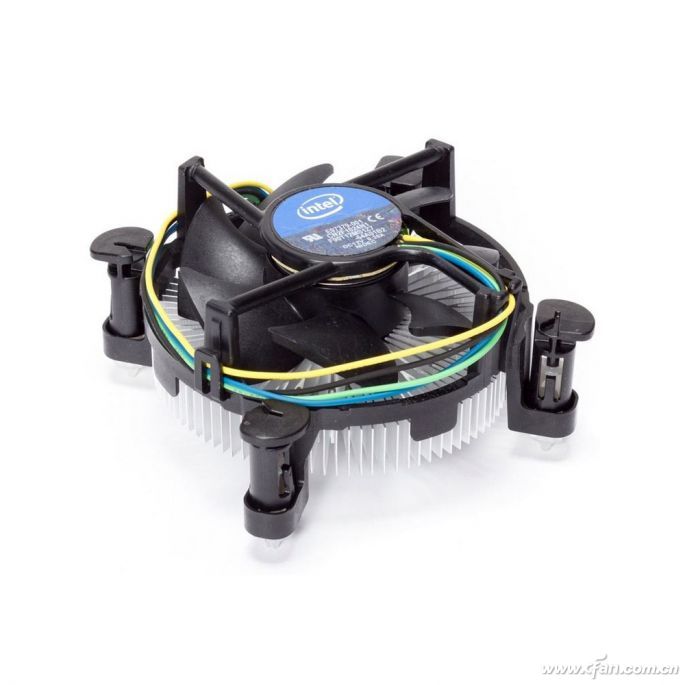

                如何挑选CPU的散热器

                高温天气,不仅让人热得浑身没劲,就连电脑也动不动就烫得厉害,这该如何是好呢?有点电脑基本知识的朋友都....
                发表于 2020-05-20 09:29? 294次阅读
                如何挑选CPU的散热器

                东莞↑导热塑料可在散热器结构中加入卡扣设计

                悬臂梁缺口冲击强度,抗拉强度,弯曲强度,通常可以比较不同材料的指标,指标数值越大越好。机械性能优异的....
                发表于 2020-05-20 09:25? 298次阅读
                东莞导热塑料可在散热器结构中加入卡扣设计

                导热相变化材料在新能源锂电池散热中的√应用

                新能源汽车锂电池由于其高能量和高功率密度而成为电动车辆和混合动力电动车辆︾的主要动力来源,同时高功率也....
                发表于 2020-05-14 09:49? 309次阅读
                导热相变化材料在新能源锂电池散热中的应用

                EMC设计重要点关注时钟

                这是骚扰源能量降低基本的手法,也々是最省心的,所以许多兄弟看到时钟就一顿猛操作,远场一看有点效果,都非....
                发表于 2020-05-13 14:31? 734次阅读
                EMC设计重要点关注时钟

                利用3D打印技术来制作航天用的散热器

                浙江天雄工业科技有限公司生产车间,3台工业级金属铺粉3D打印设备正在打印一款航天用散热器。
                发表于 2020-05-06 15:01? 1287次阅读
                利用3D打印技术来制作航天用的散热器

                如何进行PCB的布局详细方法说明

                在设计中,布局是一个重要的环节。布局结果的好¤坏将直接影响布线的效果,因此可以这样◥认为,合理的布局是P....
                发表于 2020-05-05 15:43? 1000次阅读
                如何进行PCB的布局详细方法说明

                LED电源为什么害怕硫

                LED光源怕硫,这是因为含硫的气体会通过其多孔性结构的硅胶或支架缝隙,与光源镀银层发生硫化反应。LE....
                发表于 2020-05-05 09:04? 894次阅读
                LED电源为什么害怕硫

                CPU散热器的作用_CPU散热器的▲选择

                CPU在工作的时候会产生大量的热,如果不将这些热量及时散发出去,轻则导致死机,重则可能将CPU烧毁,....
                发表于 2020-04-27 10:20? 206次阅读
                CPU散热器的作用_CPU散热器的选择

                cpu散热器怎么拆▲_CPU散热器■哪种好

                 每个使用过台式机的人都知道在机箱里有着许多个风扇,这些风扇让炙热的机箱能够保持一定的温度,不至于过....
                发表于 2020-04-27 10:16? 251次阅读
                cpu散热器怎么拆_CPU散热器哪种好

                cpu散热器如何选择,塔式、下压还是热管铜芯

                风冷散热器:塔式散热器 下压式散热器。塔式散热器:单塔弱于双塔(散热面积决定)。下压式散热器:大铜芯....
                发表于 2020-04-20 20:44? 2284次阅读
                cpu散热器如何选择,塔式、下压还是热管铜芯

                高玩超频提升性能↓的同时,散热的选择也至关重要

                无论是英特尔平台的睿频还是AMD平台的超频,都是为了让我们能够获得更高的性能。
                发表于 2020-04-20 20:39? 795次阅读
                高玩超频提升性能的同时,散热的选择也至关重要

                LED路灯的◣散热难题】,导热硅胶垫帮你轻松解决

                一、首先,依靠外壳散热器如铝壳,散热风扇等,降低LED路灯头的内部温度,进而使其内部达到相对♂平衡的环....
                发表于 2020-04-16 10:33? 147次阅读
                LED路灯的散热难题,导热硅胶垫帮你轻松解决

                导热塑料的各项性能比较

                1、材料流动性: 通常会用熔融指数来表示。流动性好的导热材料,其成型比较容易,生产较为顺畅。基于流动....
                发表于 2020-04-15 10:01? 214次阅读
                导热塑料的各项性能比较

                匀胶机无刷电机的应用案例介绍

                实验搅拌机在确认无刷电机外径尺寸57mm,如何再细化详细的参数呢?一般要确认的参数有直流电源电压,额....
                发表于 2020-04-13 10:55? 770次阅读
                匀胶机无刷电机的应用案例介绍

                新型铜合金钎焊箔或应用于高效铜散热器

                目前铜散热器和汽车热交换器正处于复兴阶段,因为电动或混合动力汽车上使用的IGBT模块,需要高效散热才....
                发表于 2020-04-08 17:10? 1113次阅读
                新型铜合金钎焊箔或应用于高效铜散热器

                法国Bleujour推出mini主机产品,最高可...

                Bleujour KUBB NUC最引人注目的应该是它的外观,虽然卐是一款mini主机,但它的外观却不....
                发表于 2020-03-24 17:16? 1522次阅读
                法国Bleujour推出mini主机产品,最高可...

                不同的散热器其区别是什么,适合的才是〗最好的

                经常接触DIY主机的用户想必对于风冷和水冷都不陌生,但对于刚刚接触DIY圈子的小白而言,却根本不清楚....
                发表于 2020-03-11 23:47? 1124次阅读
                不同的散热器其区别是什么,适合的才是最好的

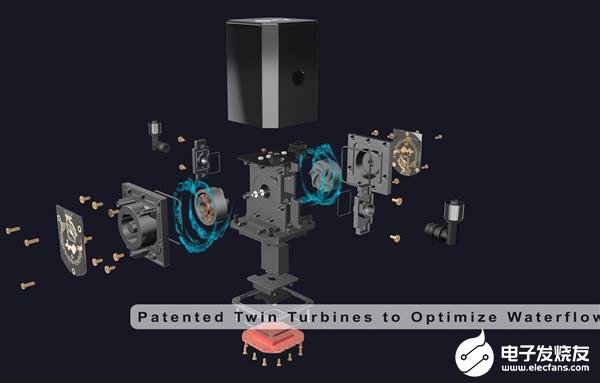

                迎广推出SR24水冷散热器 冷头内部竟◢有2个水泵
