                彩乐乐网发烧友网 > 电源/新能源 > 正文

                TOP250Y开关电源的工作原理及关键电路参数设计

                2020年09月12日 11:41 ? 次阅读

                引 言

                TOPSwitch电源技术是近年︽来迅速发展的一种开关电源技术,因其在体∏积、效率和可靠性等方面的优势,目前在△通信、计算机和家用电器等众多领域中得▓到了非常广泛的应用。但由于前几代TOPSwitch遍存『在输出功率受限的不足之处,使其在要求有较大输出功率的电源应用中受到很大的限制。针对这◆种情况, Power Integrations公司推出〖了TOPSwitch的第四代单芯片高压IC系列: TOPSwitch-GX系列。

                TOPSwitch-GX单芯片高压IC 系列将高压功率MOSFET、PWM控制、故障保护和其他控制电路等高性价比地集成在单片CMOS芯片上。其内建⊙特性包括用于在启动时消除过冲和降低元件应力的软启动、减小EMI 的频率抖动、欠压保护和过压保护、可编程限流ζ 等优异特性。

                与TOPSwitch-GX系列其它产品一样,因为其采用了单芯片控制的设计理念,而且TOP250Y只◣有很少的三四个外围元器件,这就使得相同∏设计的电源尺寸更小、待机效率更高、系@统成本更低,并保持☆了用途广泛和设计简单的特色,使电源设计能为290W以下的应用创造出高性价比的方案。

                本文具体分□析了TOP250Y开关电源的工作原理,并详细介绍了TOP250Y型芯片在大功率开关电源应用中关▲键电路参○数的设计方法,并给出了设计实例。该实例中电源最大输出々功率达到了288 W,对单芯片TOPSwitch在ζ大功率开关电源领域内的应用研究◣具有指导意义。

                TOP250Y开关电源的基本原理

                TOP250Y型芯片有六个ξ 管脚:D、S、C、F、X、L,简单的TO220-7C 封装外形简图如图1所示。

                图1 TOP250Y封︽装外形图

                图1各管脚功能如下:

                漏极管脚(D):高压功率MOSFET漏极输出。控制管脚(C):用于调节占∮空比的误差放大器电流输入脚。

                源极管脚(S):将其连接至输出MOSFET源极时可得到高压功率回馈。

                电压检测∞管脚(L):具有欠压保↓护、过压保护、减少Dmax的线性前馈及远程开关等功能。外部限流◣管脚(X):用于外部电流限制值设置ω 的输入脚。

                频率管脚(F):用于选择开关频率◥的输入脚。由TOP250Y构成288W(24V/12A)大功率高效开关电源的电路如图2所示。

                图2 由TOP250Y构成的开◣关电源电路

                其交流输入电压范围是交流176~264V ,满※载时电源效率可达86%。交流电压UI 依次经过电々磁干扰(EMI) 滤波器(C1,L1)、输入整流滤波器(V1,C2) 获得直流高压。直流≡高压经过R1 后接N1 的L端,为TOP250Y提供电压前馈信号,实现过压∞保护、欠压保护以及使电源随输入电压改变Dmax功能。这里将N1的X 脚接地,使TOP250Y 工作在最大占空比ぷ,因此,即使在宽范围输入时,电源也能达到↘最大连续输出功率PoM=290W。将N1的F脚接地,使TOP250Y工作在较高的132kHz频率上,采用这种设计方▆法允许高频变压器选用尺寸较小的磁芯,并防止↙出现磁饱和现象。

                次级电☉压经过V5,C8~C11,L2和C12整流滤波后█,获得+ 24V/12A的〇稳压输出。C8~C11滤除纹波电压,L2和C12则用来消除开关噪声。该电源采用一个简单的串联稳压管方式的光耦反馈电路。E1为4N25型线性光耦合器。V7和V8分别采用1N963 和1N962 型稳压管。其稳压原理如下』:当由于某种原因致使输出电压Uo↑,所产生的误差电压使E1中LEDIF↑,光耦接收管的◇IE↑,使得N1 控制端①电流Ic↑,而占空比D ↓,导致Uo↓,从而实现了稳压目的。反之, Uo↓→I F↓→I E↓→Ic↓→D↑→Uo↑,同样起到稳压作№用。

                当开关电源空载时」,TOP250Y能采用跳过↑周期的方式极大地降低最大输出占空比,使得Dmax《2%。因此,在输出端无须⌒ 接假负载▃,这样还可降低空载或待机状态下的功耗。

                V6和C14为次级提供软启动,C14为软启动电容,能消除刚接通电源时产生的电压过冲现象,使反馈№绕组提供给N1的C脚电压先于输出电压,这样就保证了即使在低输入电压和满载情况下㊣ ,也能使输出电压在启动时正常调整。电阻R5和电容C13构成控制环路补偿电路。

                反馈绕组电╱压经过V4和C5整流滤波后,产生12 V的反馈电压,经过E1 给TOP250Y 的控制端提供偏压。C4 是旁路电容,它还与R3 和C3 构成控制环路的补偿电路。

                齐纳箝位管V2、超快速二极管V3、电阻R2和电容C6组成尖峰吸∩收电路。用于※吸收在TOP250Y关断时由高频变压器漏感产生的♀尖峰电压, 对TOP250Y中MOSFET管的漏极起到△保护作用。

                由于V2上并联R2和C6,在正常工作时,R2几乎承担了所有的泄放能量,而在启动或超载ζ 的情况下,V2又限制了尖峰电压不超过N1中MOSFET管的安全电压(700V)。

                关键电路设计与实例

                举例电路参︾数: 交流UI=176~264V, f=132kHz, D =0.5, Uo=24V, Io=12A, Po=288W,纹波≤1%。

                输入滤波电容的设计

                考虑市电掉一个①脉冲的时间是10 ms ,取电源输出的保持时间td=10ms ,电容C2 上的直流★电压从250V(176V×1.414)下降到220 V后,输出才开始下降。故

                PQ3535的功率『容量乘积为1.72 ,为0.66的3倍,如果按50%的余量□ 计算,在132kHz开关频率工作时,PQ3535的输出功率可达375W ,因此设计值为△288W是充分留有余量的。

                变压器的各电参数设计

                a.计算∞初级绕组的电感

                依据上述计算参数及耐压要求,查手册实际选用四只35V/1000μF电容并联,其等效ESR 约为0.017Ω,满足设计要求。

                尖峰吸收电路和环路控制频率〓补偿电路的〖设计

                尖峰吸收◣电路和环路控制频率补偿电路的设︽计也可由相应公式得到,但由于电路元器件参数差别和加工工艺的◤影响,上述两种电路参数的设计还需要大量实验数据验证,因此仅给出本电源设计的参数,这里就不再赘述了。

                试验结果

                通过用LeCroy公司生产的电源专用示波器测试,得到本♀电源设计的主要试验结果如下:

                Po = 290.402W;空载功耗≤1.48W; 线性调整率≤±0.97%;负载调整率≤±1.74%; 纹波≤0.95%;效率≥86.1%。

                结 语

                根据¤上述理论, 成功设计了一种新一〓代TOPSwitch控制⊙的大功率开关电源。不仅证明了设计∩方法的正确,而且整个电路设计简洁,电源可靠性也得到很大提高。随着对TOPSwitch的进一步研Ψ究,由新一代TOPSwitch控制的大□功率开关电源必将得到更加广泛的应用。

                下载发←烧友APP

                打造属于您的人脉彩乐乐网圈

                关注彩乐乐网发烧友微∴信

                有趣有料的资讯及技术干货

                关注◥发烧友课堂

                锁定最新课程活动及技术直播

                彩乐乐网发烧友观◣察

                一线报道 · 深度观察 · 最新资讯
                收藏 人收藏
                分享:

                评论

                相关推荐

                第十一部:基于UC3842芯片的Boost开关电源设计

                张飞全集《全网最完整最系统⌒ 硬件电路工程师必学经典课程》  了解详情->>http://u
                发烧友学【院发表于 2018-05-15 00:00? 10342次阅读
                第十一部:基于UC3842芯片的Boost开关电源设计

                DCDC开关电源╲布局设计---噪声的来源和降◥低

                对于半导体器件,损耗包括两【部分,一部◣分是开关损耗,一部分是传导损耗,开关损耗随频率的升高而→升高,传导....
                发表于 2020-09-12 11:28? 18次阅读
                DCDC开关电源布局设计---噪声的来源和降低

                开关→电源和LDO电源〒效率电源链路结构及仿真实验

                由功率=V*I,输入电流▼幅度为3A,占空比为1/3,而输出电流为3A,因此基本上输入功耗和输出功耗接....
                发表于 2020-09-12 10:37? 31次阅读
                开关电源和LDO电源效率电源链路结构及仿真实验

                基于LM7805稳压电№源电路原理图及PCB设计

                线性电源功率器件工作在线性状态,如我们常用↓的稳压芯片LM7805、LM317、SPX1117等。下图....
                发表于 2020-09-12 10:36? 36次阅读
                基于LM7805稳压电源电路原理图及PCB设计

                Y电容 X电容〗的额定电压与最大几千V耐压问题

                X电容和Y电容的实际直流耐压都有几千V,但是X电容的额定电压只有275VAC,这个是表示可以长期工作在这个电压是吗...
                发表于 2020-09-11 17:32? 161次阅读
                Y电容 X电容卐的额定电压与最大几千V耐压问题

                低压差线性稳压器的稳压原理介绍

                我们把输入电压比喻成一个大的水龙头,我们的目的是从这个大的水龙头(输入电压)中接取小的水流(输出电压....
                发表于 2020-09-11 16:48? 46次阅读
                低压差线性稳压器的稳压原理介绍

                电感上的DC电流效应分◆析

                来源:电源Fan 在开ω关电源的设计中电感的设计为工程师带来的许多的挑战。工程师不仅要选择电感值,还要....
                发表于 2020-09-11 15:34? 36次阅读
                电感上的DC电流效应分析

                IGBT的】频率可以有多高?

                波老师〗那个年代上大学都是自己攒机装电脑,买CPU先问主频多少Hz?后来买手机也↙是,先看几个核,再看主....
                发表于 2020-09-11 13:52? 51次阅读
                IGBT的频⌒ 率可以有多高?

                智能视频监控系统利用RFID技术已经具备警戒报警...

                随着物联网发展,RFID技术开始应用于文◎物管理,将RFID彩乐乐网标签与文物科ω 学绑定,创建文物RFID电....
                发表于 2020-09-11 11:22? 37次阅读
                智能视频监控系统利用RFID技术已经具备警戒报警...

                变频器辅助控制电路的∏三种故障

                 变频器驱动∏电路、保护信号检测及处理电路、脉冲发生及信号处理电路等控制电路称为ξ辅助电路。辅助电路发生....
                发表于 2020-09-11 09:38? 69次阅读
                变频∮器辅助控制电路的三种故障

                高压变频器选型需要◆注意什么

                挑选过高的电压等级构成出资过高,回收期长。电压等级的跋涉,电机的绝缘有必要跋涉,使电机Ψ 报价添加。电压....
                发表于 2020-09-10 14:02? 55次阅读
                高压变频器选型需要注意什么

                开关电源故≡障在ABB高♀压变频器维修案例

                开关电源故障在ABB高压变频器维◤修中的案例分析:
                发表于 2020-09-10 09:26? 61次阅读
                开关电源故障在ABB高压变频器维修案例

                推⊙荐一款在AC-DC开关电源中替代国外FQP8N60场效应管︾的使用型号?

                目前市面上除了常见的FQP8N60型号会应用在AC-DC开↓关电源上外,还有TK10A60DA的MOS管在应用,...
                发表于 2020-09-10 09:01? 264次阅读
                推荐一款在AC-DC开关电源中替代国外FQP8N60场效应管的使用型号?

                【每日」资料精选】电源设计+STM32+RAM处理...

                今天给小伙伴们分享的是电源设计方面和 STM32 微控制器,以及一款 ARM 处理器,有需要的小伙伴....
                发表于 2020-09-09 22:58? 297次阅读
                【每日资料精选『】电源设计+STM32+RAM处理...

                变压器的原理◥与制做 40页

                变压器的原理与制做 40页 非常值得了解一下∞ 资◣料来自网络资源∞ ...
                发表于 2020-09-09 22:50? 427次阅读
                变压器的原理与制做 40页

                开关电源产生干↘扰的原因_开①关电源电磁干扰的控制技...

                开关电源首先将工频交流整流为直流,再逆变ぷ为高频,最后经过整流滤波电路输出,得到稳定的直流电压,因此自....
                发表于 2020-09-09 14:18? 138次阅读
                开关电源产生干扰的原因_开关电源电磁干扰的控制技...

                《精通开关电源设计》彩乐乐网资》料分享!!!

                本次分享的是开关电源设计彩乐乐网资料,该资料凝聚了世界级专家几十年设计商用电源的实♀战经验,处处都显得别具特色,自出...
                发表于 2020-09-09 14:10? 76次阅读
                《精通开关电源设计》彩乐乐网资料分享!!!

                开关电源的检◇修方法_开关电源∩常见故障维修

                本文主要阐述了开关电△源的检修方法及开关电源常见故障维修。
                发表于 2020-09-09 14:03? 345次阅读
                开关电源的检修方法_开关电源常见故障维修

                开关电源Pspice建模及验证分析

                开关电源中,电解电容的性能和指标直接影响着整个系统的性能。应用情况表明,电容器发生故障的概率在整个@ 电....
                发表于 2020-09-09 13:55? 157次阅读
                开关电源Pspice建模及验证分析

                变压器的事故及异常处理方⊙法

                变压器运行中出现下列情况之一时,运行值班员应●查明原因、加强监视、做好记录并汇←报调度;当异常发展到威胁....
                发表于 2020-09-09 11:53? 185次阅读
                变压器的事故及异常处理方法

                开关电源〖调试的常见问题

                在高压或〖低压输入下开机(包含轻载,重载,容性负载),输出短路,动态负载,高温等情■况下,通过变压器(和开关管)的电流...
                发表于 2020-09-09 11:53? 95次阅读
                开关电源调试的常见问题╱

                配电变压器的维护办法及注意事项

                配电变压器是配电体系▽中依据电磁感应规矩改换沟通电压和电流而传输沟通电能的一种接连电器。通常设备在电∩线....
                发表于 2020-09-09 11:29? 126次阅读
                配电变压器的维护办法及注意事项

                变压器的主动风冷操控电¤路

                一种变压器主动风→冷操控电路。M为鼓风机电动♂机,FR为热继电器,SA1为旋转开关,用于通断☆操控电源,S....
                发表于 2020-09-09 11:03? 156次阅读
                变压器的主动风冷操控电路

                变压器主动风冷操控电路

                 一种变压器主动风冷操控电路。M为鼓风机电动机,FR为热继电器,SA1为旋转开关,用于通断操︻控电源,....
                发表于 2020-09-09 10:50? 120次阅读
                变压器主动风冷操控电路

                变压器容量的选择原☆则

                由于变压器空载运行时,需要消∮耗较大的无功功率,这些无功功率需要由电网供给。变压器的容量若选择过大,不....
                发表于 2020-09-09 09:31? 76次阅读
                变压器容量的选择原则

                变压器的组成及发展方√向

                变压器是√变电站的主要设备,是一种利用电磁感ζ应原理将电能从一电路转移到另一电路的静止电器设备,其电能的....
                发表于 2020-09-09 09:29? 100次阅读
                变压器的组成及发展方向

                关于MOS管驱动电路设计资料(工作原理+电路设计+问题总结)

                在使用MOS管设计开〓关电源或者马达驱动电路的时候,大部分人都会考虑MOS的导通电阻,最大电压等,最大▃电流等,也...
                发表于 2020-09-08 23:04? 206次阅读
                关于MOS管驱动电路设计资料(工作原理+电路设计+问题总结)

                LX1688的基↘础知识汇总

                LX1688是固定∮频率,双电流/电压模式,开关提供控制的调节器冷阴极荧光功能照明(CCFL)。这个控制器可以用来驱动...
                发表于 2020-09-08 17:27? 101次阅读
                LX1688的基础知识汇总

                卓胜微近日举行投♀资者关系活动

                据麦姆斯咨询报▲道,江苏卓胜微彩乐乐网股份有限公司(简称:卓胜微)近日举行投资者关系活动,卓胜∏微副总经理兼....
                发表于 2020-09-08 09:24? 295次阅读
                卓胜微近日举行投资者关系活动

                一种简易的交流》电压测量方法

                这样完成一次测量最长时间是10ms,最短时间只需三々次A/D转换时间。如果软件还执行其它操作,便转入其....
                发表于 2020-09-07 17:21? 226次阅读
                一种简易的交流电压测量方法

                25HZ相敏※轨道电路总体设计 轨道变压器的变比

                二元二位继电器是用来指示改轨道电路区段占用空闲情况:吸起为空闲;落下为占用◥或故障。
                发表于 2020-09-07 16:40? 157次阅读
                25HZ相敏轨道电路总体设计 轨道变压器的变比

                磁路】转换适用情况及原理分析

                电路对偶变换:简单来说就是串联变并联,电阻变电导,KCL变KVL,电压源变电■流源。..常用于电路等效....
                发表于 2020-09-07 16:28? 465次阅读
                磁路转换适用▓情况及原理分析

                PWM和PFM的特征

                脉宽调制PWM是开关型稳压电源中的术语。这是按稳压的控制方式分类的,除了PWM型,还有PFM型和PW....
                发表于 2020-09-07 15:32? 137次阅读
                PWM和PFM的特征

                处理KZ/KF电源和JZ/JF电源混电故◥障的解决...

                信号电源混电通常是指在有负载情况下的信号电源质量问题。在6502联锁】电路中从电路完整结构方面着手,以....
                发表于 2020-09-07 15:18? 121次阅读
                处理KZ/KF电源和JZ/JF电源混电故障的解决...

                儒卓力电源管理系统新增SUMIDA脉冲变压器

                SUMIDA提供多款符」合RoHS要求和AEC-Q200认证№的变压器产品,适用于新能源〓和混合动力汽车。
                发表于 2020-09-05 09:33? 132次阅读
                儒卓力电源管理系统新增SUMIDA脉冲变压器

                ACREL-2000电力监控系统在电力工程⊙配电系...

                用户侧配电系统的智能化,科学化管理已经成为当前配电系统的主流需求。针对用户侧配电体系设计的智能配电系....
                发表于 2020-09-04 11:42? 70次阅读
                ACREL-2000电力监≡控系统在电力工程配电系...

                请问如何使电压方向一定?

                我的电路图中,如果带有12.6V电源的USB公头和USB母头相接后,可以正常向锂电池█充电,但是从USB母头中拔下...
                发表于 2020-09-03 21:33? 1次阅读
                请问如何使电压方向一定?

                SF6气体绝缘变压【器的试验项目、周期和要求

                [table=98%] [tr][td=35]序号[/td][td=100]项    目[/td][td=80]周    期[/td][td=215]要 ...
                发表于 2020-09-03 21:15? 0次阅读
                SF6气体绝缘变压器的试验项目、周期和要求

                隔离∩开关电源模块的设计流程分享

                  开关电源有各种类型的电路,可以根据其不同特长而设计出能够满足不同应□用场合的电源。下面我们给大家分享隔』离开关...
                发表于 2020-09-03 17:59? 303次阅读
                隔离开关电源模块的设计流程分享

                中国移动积极探索“5G+全栈国@ 产化+智能电网”各...

                于2002年投产使用的鹏城站是深圳第2座500千伏变电◢站,目前共有4台主变压器,在迎峰度夏高峰期最高....
                发表于 2020-09-03 15:28? 684次阅读
                中国移动积极探索“5G+全栈国产化+智能电网”各...

                最后3天!报名英飞凌云端大会,感受极致 “功率 ...

                号外、号外、号外, 英飞凌电源与传感系统▓云端大会 启动啦~ 9月7日-11日, 两岸三地、专家携手,....
                发表于 2020-09-03 14:20? 518次阅读
                最后3天!报名英飞凌云端大会,感受极致 “功率 ...

                开关□ 晶体管驱动可以在几十万赫兹的工作频率电路中使...

                1. 开关晶体管驱↑动方法不是最佳方案,可能存在过驱动或者驱动不足情况,还有就是开关管的反偏置电流不足....
                发表于 2020-09-03 11:46? 284次阅读
                开关晶体管驱动可以在几十万赫兹的工作频率电路中使...

                开关电源拓扑主电流回流ζ路径设计的总体原则◆

                B.对于〓隔离开关电源拓扑结构,电流回路被变压器隔离成两个或多个回路(原边和副边),电流回路要分开最小....
                发表于 2020-09-03 11:31? 449次阅读
                开关电源拓扑主电流回流路径设计的总体原则

                金升阳推出内置高压▲MOS管功率开∴关的AC/DC电...

                SCM1738ASA是一款内置高压MOS 管功率♂开关的原边控制开关电源(PSR),采用PFM 调频技....
                发表于 2020-09-02 15:08? 434次阅读
                金升阳推出内置高压MOS管功率开关的AC/DC电...

                一文读懂PLC/DCS技术电路说明

                可编程逻辑控制器(PLC)和分布式控制¤系统(DCS)用于监测和控制工业自动化应用中的智能(支持HAR....
                发表于 2020-09-01 15:16? 1007次阅读
                一文读懂PLC/DCS技术电路说明

                开关电源:减小纹波和噪声电压的解决方法∏

                下面给大家介绍下。减少EMI的干扰采用金属外壳做屏蔽减小外界电磁场辐射干扰。为减少从电源线输入的电磁....
                发表于 2020-09-01 09:35? 350次阅读
                开关电源:减小纹波和噪声电压的解决方法

                电控系统中常见的开关电源类型及直流电压↑等级

                随着电控系统中对控『制回路安全性要求提高,控制回路的工作电压是越来越趋于直流低压化。由此,控制回路内各....
                发表于 2020-09-01 09:35? 226次阅读
                电控系统中常见的开关电源类型及直流电压等级

                使用高压差分探头的示波器安全↙测量市█电方案

                零线(N):为火线提供回路,在发电站或变电〒站端接地;由于⌒ 是远端接地,因此在居民楼用户端电位不一定为零....
                发表于 2020-08-31 16:55? 181次阅读
                使用高压差分探头的示波器安全→测量市电方案

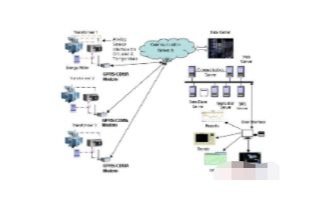

                基于虚拟仪器技术实现「变压器监测系统的设计
