                PL3050在大功率蓝牙音箱中的DC-DC解决方案

                2020年09月08日 18:00 ? 次阅读

                摘要

                随着科技的▲不断发展,众多智能产品的出现极大的方便了我们的生活。音乐爱好者甚至普通大众日常生活中怎▼能少得了高品质的蓝牙音箱呢?

                电源管理,是彩乐乐网设备的核心器件,高品质的蓝牙音箱必须拥有稳定、可靠、高性价比的电源管理方案。由拥有多年国际一流电源管※理企业工作经验的海归团队成立的深圳宝砾微彩乐乐网有限公司自主研发的大功率同步升压DC-DC产品PL3050,为蓝牙音箱设计者㊣ 提供了最优的电源解决方案。

                PL3050产品介绍

                PL3050是一个20V的同步升压转〖换器,内置用于负载断开功能的栅极驱¤动器。PL3050集成了两个低导通内阻的功率MOSFET:7mΩ的开关MOSFET和7mΩ的整流MOSFET。

                PL3050采用自动恒定频率︾的峰值电流模式控制。轻载时,PL3050工作与FCCM模式下,以避免产生低频噪音。

                PL3050实现可编程的逐周期电流限制和可编程的开关频率调节功能。

                当输出短路时,PL3050可以将输出〓端与输入端隔离。输出一旦ω 短路,进入hiccup模式,降低热应力,短路状态释放后自动恢复。此外,PL3050还具有OVP和热保护,避免故障运行。

                产品特点

                ◆ 输入电压范围:2.7-20V

                ◆ 输出电压范围:4.5-20V

                ◆ 内置两个7mR FETS

                ◆ 具有输出短路保护】功能

                ◆ 可编程开关频率最高可达2.2MHZ

                ◆ 可编程内部逐周期限流□最高可达15A

                除了以上特点之外,PL3050采用最可靠的QFN13-FC封装,能够保证在大功率应用下∮的散热均匀,相对普通打线封装的产品稳定性更高。另外,PL3050的输〓出短路保护功能是行业内其他升压IC所◣不具备的,解决了在○行业痛点。

                图1 PL3050典型应用原理图

                图2 引脚功能 (QFN13-FC)

                PL3050在蓝牙音箱中的应用设计

                本ω参考设计提供了一种适用于音频功率放大器的PL3050包络跟踪电源电路。通过在FB引脚上添加音频包∮络信号,PL3050的☉输出电压可以根据音频信号的包络来改变。因此,PL3050为音频功率↑放大器提供动态变化的电源电压。在整个输出功率范围内,音频功率放大器始终保持高效率。

                在蓝牙音箱方案设计前,确定以下要求:

                1)确定供电电池类型(单节或双节)

                2)选定功放,根据功放类型确定输出◥电压范围及功率

                3)确定最◣低输出电压

                4)确定最高输出◥电压

                5)确定开关频率,选择电感、输入输出电容及设置◥限流值

                设计案例

                本设计案例针对两节锂电池输出15V电压,支持15V电压、4Ω BTL负载条件下功※率为2x30W(TPA3118D2)的功放。

                1、原理图设∞计

                图3 蓝牙音箱电源设计原理图

                2、PCB设计

                3、参数设计

                1)设定使用2节锂电池供电,输入电压6-8.4V

                2)选定TPA3118D2 功放,实现最大输出功率为2x30W

                3)确定输出最大电压及最小电压,如表1

                音频信号(峰值mV输出电压(V)

                表1

                根据最低输出电压①及公式VOUT=VFB×(1+R1/R2)以及根据PL3050 Vfb=1.2V 且 Ifb引脚最大漏电流50nA的要求,为保▓证精度R2取47K,那么R1取324K,如图6:

                图8 输出电╳压设置

                对应原卐理图 R9=47K,R7=300K,R4=24K,R3=47R。R3用于测伯▆德图。

                根据原╳理图可知道:IQ2=(15.0-1.2)/324K-1.2/47K=17.06uA

                R21=0.56/17.06=33.179K

                取R20=180R R21=33K R14=10K

                4)频率设定

                根据PL3050规格书里设定开关频率公式,这里选600KHZ,对应原理图R5=82K

                5)峰值电流【设定

                峰值开关电流极限由外部电阻R6设定。我们应该确保在最低输入电压和最高输出功率的情况下『,电流极限点》高于所需的峰值开关电流。根据PL3050规格书里电流极限值可→由下式计算

                6)电感计算

                纹波率取0.4,根据PL3050规格书里可由下式计算电感量:

                考虑到Ψ 实际效率,这里计算L大约1.3824uH 取2.2uH。

                电感工作时最大电流计算:

                考虑到实际效率,这里计算Ipk大约12.5A。考虑到实际温度的影响,电感饱和电流取15A以上。

                7)输出电容计算

                根据输出纹波要求,可参考↑如下公式计算

                考虑到电容在某些直流偏压的降额,5个22μF的陶瓷电容器并联适合ΔVo= 50 mv的应用

                4、方案测试

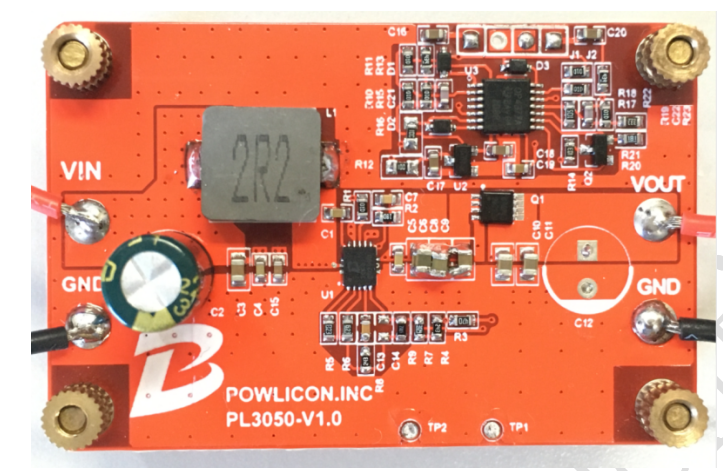

                图9 方案实物图

                本方案针◥对两节锂电池输出15V电压,支持15V电压、4Ω BTL负载条件下功率为▅2x30W(TPA3118D2)的功放。以下测试数据以15V固定电□ 压输出得到,包络部分未参与。后面会做出计算范例。

                1)效率测试

                2)纹波及噪声

                3)动态测试

                4)短路测试

                5)伯德图测试〖
